A/C-Kompressor: Ein genauer Blick
In dieser Übersicht werden die Komponenten und Funktionen eines in Klimasystemen für Fahrzeuge häufig verwendeten Swash-Platten-Kompressors erläutert.

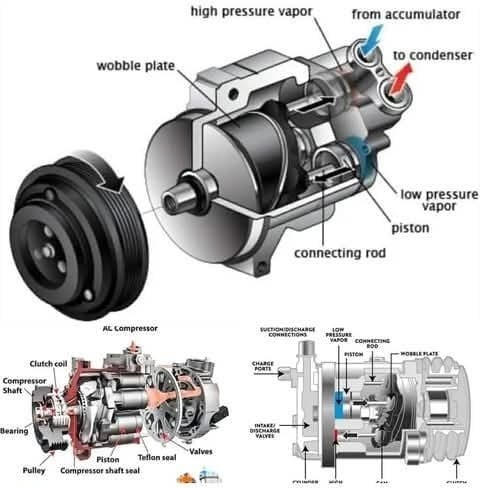

Schlüsselkomponenten:
Swashplate: Steuert die Bewegung des Kolbens.
Verbindungsstange: Verknüpft den Kolben an die Wackelplatte.
Schaukelplatte: Verwandelt die Rotationsbewegung in die Kolbenbewegung.
Komprimiert das Kältemittel.
Zylinderkopf: Beherbergt Kolben und Ventile.
Ein-/Auslassventile: Regeln den Ein- und Ausfluss des Kältemittels.
Ladestationen: Auflademittel zugefügt werden.
Hochdruckdampf/Niederdruckdampf: stellt das Kältemittel im Dampfzustand dar.
Anschlüsse für Saug-/Entladung: Verbinden Sie den Kompressor mit der Klimaanlage.
Cam Rotor: treibt die Wackelplatte an.
Anschluss an die Anschlussanlage
Akkumulator: Speichert flüssiges Kältemittel.
Schachtleiter steuert den Kältemittelfluss.
Verdampfer: Absorbiert Wärme zur Kühlung der Luft.
Kondensator: Freisetzt Wärme aus dem Kältemittel in die Umwelt.
Wechselstromkompressor: Die Einheit, die alle diese Komponenten umfasst.
Wie es funktioniert:
1Der Kammrotor dreht sich und bewegt die Wackelplatte.
2Die Schlagplatte neigt sich, wodurch der Kolben das Kältemittel komprimiert.
3Das komprimierte, hochdruckende Kältemittel bewegt sich in den Kondensator.
4Der Kondensator kühlt das Kältemittel ab, indem er Wärme freisetzt.
5Das gekühlte flüssige Kältemittel geht durch die Öffnung.
6Im Verdampfer nimmt das Kältemittel Wärme auf und kühlt die Luft ab.
7Das Niederdruckkühlmittel kehrt in den Kompressor zurück und wiederholt den Zyklus.
Vorteile von Swash-Platten-Kompressoren:
Effiziente und zuverlässige Leistung.
Einstellbare Leistung, um den Kühlbedarf zu decken.
Kompakt und leicht.
